新鄉化肥廠自備電廠鼓風、引風變頻控制系統

2022-03-31

摘要：化肥廠屬于高耗電量的生產型企業，新鄉化肥廠實現其自備電廠的節能降耗，采用了由華東工控設計的鼓風、引風變頻控制系統，節約管理成本，降低能源消耗。

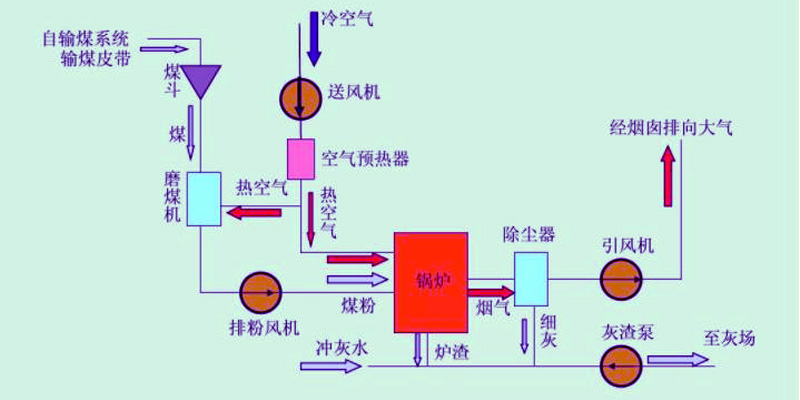

發電流程2

【火電廠發電流程】

電廠的鼓風、引風設備的作用

電廠鍋爐鼓風機、引風機是鍋爐系統的重要設備，對提高介質的燃燒利用率、保證鍋爐的正常使用起著關鍵作用。鼓風機以控制鍋爐進風量為目標；引風機是以控制爐膛負壓為目。因此對鍋爐風量、壓力受控制參數調節對鍋爐系統高效運轉非常重要。

新鄉化肥廠自備電廠鼓風、引風變頻控制系統

由于原鼓風、引風采用的是擋風板或電磁調速進行操作，不僅效率低，還造成了電能的浪費。華東工控針對客戶的這一情況，設計了具有多種控制方式、調速平穩、控制精度高，不僅高效節能且具備保護功能的變頻控制系統。該系統通過變頻柜實現對鼓風、引風的自動控制和過程控制。通過變頻柜的變頻變壓控制方法對電機速度的精準控制，滿足現場工藝要求的同時，緩解了電源容量壓力。手動和自動兩種控制方式，通過上位機和PID調節器，實現對壓力、風量的自動過程控制。此外還配置有運行、故障、輸出速度、輸出電流等狀態，這些狀態體現在操作臺上的指示燈和儀表，實現對整個系統的監控和保護。

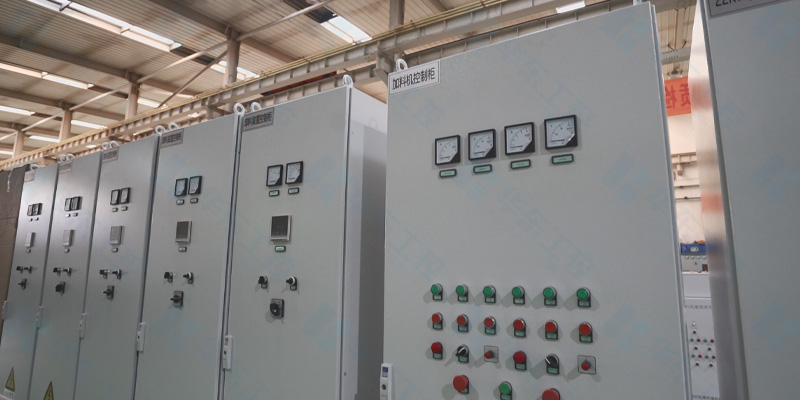

華東工控控制柜
