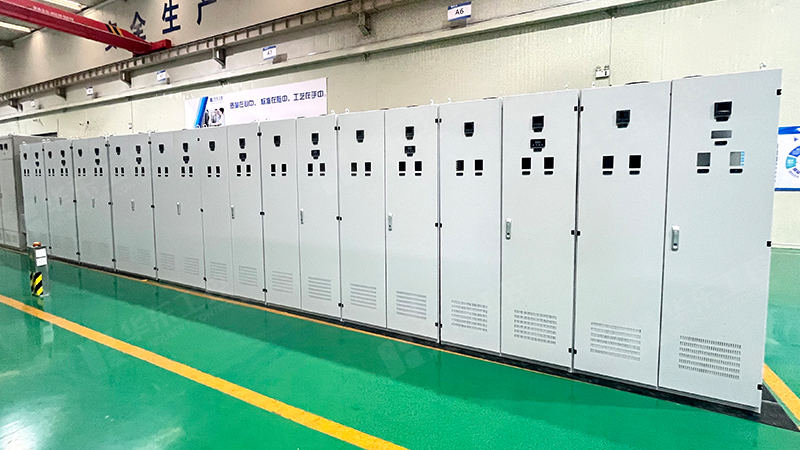

在工業自動化浪潮中，變頻控制柜作為驅動電機高效節能運行的核心中樞，其品質直接關乎設備穩定性、能耗水平及生產連續性。作為深耕工控領域多年的實力品牌，華東工控深諳此道。我們不僅是變頻控制柜的制造商，更是高品質解決方案的鑄造者。對每一臺出廠的變頻控制柜，我們都秉持近乎嚴苛的制作要求，將可靠性、安全性、專業性融入每一個生產環節，確保產品經得起時間與復雜工況的考驗。

一、 元器件選型

1.國際一線品牌聯盟：核心變頻器(驅動器)優先選用 ABB、西門子、施耐德、等國際一線品牌，確保驅動性能穩定、算法先進、能效優異。同時根據客戶預算及應用需求，提供經過嚴格驗證的優質國產高端品牌選項。

2.關鍵器件精挑細選：斷路器、接觸器、繼電器、PLC、HMI、濾波器、電抗器等所有關鍵元器件，均來自施耐德、西門子、歐姆龍、正泰等國內外知名品牌，確保高電氣壽命、低故障率、強抗干擾能力。堅決杜絕使用不明來源或低質替代品。

3.參數匹配精準：嚴格依據電機功率、負載特性、工作制、電網環境等參數，精確計算并選擇所有元器件的規格型號(電流、電壓、分?jǐn)嗄芰Α崛萘康?，確保系統在額定及短時過載條件下均安全可靠運行。

二、 柜體結構與防護

1.優質板材：柜體主體采用優質冷軋鋼板(SPCC)或不銹鋼板(SUS304)，厚度嚴格符合標準(通常主框架≥2.0mm，門板≥1.5mm)，確保結構強度，抵抗外力沖擊。

2.精湛工藝：采用激光切割下料，確保精度;折彎成型工藝精準，保證尺寸一致性與結構穩固性;焊接牢固、平整、無虛焊。

3.優異防護：標準防護等級IP54起(可定制 IP55/IP65)，有效防塵、防噴濺水。柜門配備優質密封條，門鎖堅固可靠。表面處理采用脫脂、磷化、靜電噴塑工藝，涂層均勻、附著力強、耐腐蝕、抗刮擦，適應潮濕、粉塵、腐蝕性氣體等惡劣工業環境。

三、 電氣設計與布線

1.專業設計：由電氣工程師依據 IEC/GB 標準進行電氣原理圖、布局圖、接線圖設計，確保方案合理、安全合規、易于維護。

2.強弱分離：嚴格實行強弱電分離原則，動力線、控制線、信號線分槽/分區敷設，較大限度減少電磁干擾(EMI)，保證控制信號穩定。

3.精細布線：采用銅鼻子壓接或OT/UT端子冷壓接工藝，確保導線連接牢固、接觸電阻低、發熱小。線纜選用阻燃、耐高溫型(如 RVV, RVVP, BV, BVR)，線徑嚴格按載流量選擇并留有余量。

4.工藝美學：線纜走向橫平豎直，捆扎整齊規范(使用纏繞管、扎帶、行線槽)，標識清晰完整(線號、端子號、元件標簽)。柜內布局合理，散熱空間充足，維護操作便利。

四、 多重安全與保護

1.完善保護電路：標配輸入/輸出電抗器、EMC濾波器、浪涌吸收器，有效抑制諧波、保護電網和設備。

2.多重電氣保護：集成完善的短路保護(斷路器、熔斷器)、過載保護(變頻器內置、熱繼電器)、過壓/欠壓保護、缺相保護、接地故障保護等。

3.安全連鎖：柜門設置安全門鎖開關，開門自動斷電(可選)，保障維護人員安全。急停按鈕醒目易達。

4.可靠接地：設置獨立、低阻抗的保護接地(PE)排和信號接地(TE)排，接地線徑符合標準，確保人員安全和系統抗干擾。

五、 散熱與熱管理

1.科學風道設計：根據柜內熱功耗(尤其是變頻器損耗)，精心設計通風路徑(通常下進風上出風)，確保空氣流通順暢。

2.高效散熱方案：標配高品質散熱風扇(帶濾網)，對于高發熱或高溫環境，可選配空調、熱交換器等強制散熱裝置。風扇運行狀態可監控。

3.元件布局優化：發熱量大的元件(變頻器、制動電阻)置于散熱較佳位置，并確保足夠散熱間距。制動電阻外置或加裝隔熱罩。

六、 測試與驗證

1.接線檢查：對照?qǐng)D紙，100%檢查接線正確性、緊固度。

2.絕緣測試：使用兆歐表進行相間、相地絕緣電阻測試，確保符合安全標準。

3.耐壓測試：進行工頻耐壓試驗，驗證絕緣強度。

4.功能測試：模擬實際工況，測試啟停、調速、保護、通訊、HMI操作等所有功能是否正常。

5.帶載測試(有條件時)：連接模擬負載或?qū)嶋H電機進行帶載運行測試，驗證性能穩定性。

6.老化測試(關鍵或大功率柜)：對重要項目或大功率柜進行一定時間的老化運行測試，提前暴露潛在問題。

七、 文檔與交付

1.完整技術文檔：隨柜提供詳細的技術資料包，包括電氣原理圖、接線圖、布局圖、元器件清單(含品牌型號)、使用說明書、變頻器手冊、合格證等。

2.規范包裝運輸：采用防潮、防震、防碰撞的堅固包裝，確保產品在運輸過程中完好無損。

3.專業技術支持：提供安裝指導、調試支持及操作培訓服務，確保客戶順利投入使用。

綜上所述，華東工控變頻控制柜以國際品質的元器件、堅固可靠的柜體結構、規范嚴謹?shù)碾姎夤に嚒⒅苊芡晟频陌踩Ｗo(hù)、科學高效的散熱設計、嚴苛全面的出廠測試、專業詳盡的交付文檔為核心制作準則。
