1、繼電器控制+PLC控制系統

此控制方式適用于小規模控制系統，現場要實現較簡易自動化控制，系統主要采用繼電器硬件電路控制。

優點:手動模式下，用戶可根據控制柜門操作面板上的按鈕指示手動控制現場設備﹔自動模式下，小型PLL根據接收到的控制條件，通過程序的邏輯運算，輸出中間繼電器干接點信號，用此信號驅動設備的控制單元（如被控電機的交流接觸器﹑電動調節閥﹑電磁閥﹑變頻器﹑軟啟動器、等)，達到控制目的。系統操作方便，對操作人員的技術要求較低s系統運行安全可靠,維護方便、成本較低，是小型系統用戶的優先選擇。

缺點:此類型控制柜根據控制柜尺寸，擴展性有限﹔用戶無法方便的修改系統參數，或是改變控制輸出,報警信號無法記錄保留。

河南華東工控技術有限公司生產的此類型控制柜工藝成熟，外觀精美，被廣泛的用于污水處理廠、大小雨水泵站、生活污水處理、生活供水系統、消防安保控制系統、小型生產線控制系統等領域。

2、PLc單柜控制系統

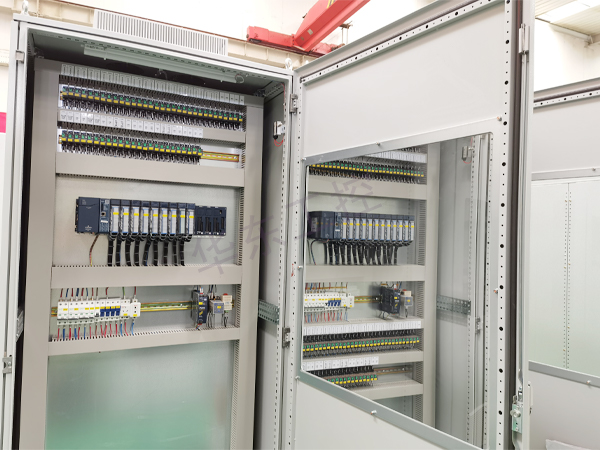

根據控制規模及現場的工況要求，越來越多的PLC單柜出現在控制場所如用戶有多個手動控制并設有自動控制接口的設備的場合。PLC單柜即整個控制柜核心控制單元為plc電路由PLC的輸入端全部接至端子排，輸出端全部輸出至中間繼電器，中間繼電器的常開觸點全部接至端子排的形式組成。

優點:控制可以單獨室內安裝，更大限度的保護系統中的核心控制部件一PLC，也使得控制信號有效的得到隔離。遠離干擾源。系統運行更加安全可靠。由于PLc單獨組柜，柜內空間充足，系統散熱性能較好，擴展空間充足，能更大程度上滿足用戶的后續擴展要求。此外,由于柜內僅存集中自動化控制,系統維護方便，修改控制邏輯簡便，系統改造簡易性高。缺點:系統參數不便修改,報警信號無法記錄保留，邏輯程序大小受到限制。但PLC本體集成通訊口,可供用戶擴展上位機或人機界面控制。

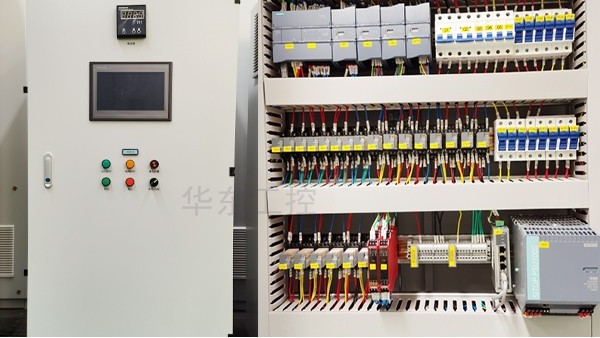

3、PLC+觸摸屏控制系統

觸摸屏的應用很大程度的提升了系統的自動化程度，利用觸摸屏和PIC的控制，不但可以實現系統參數的隨時讀寫功能，更是可以根據其配方功能，實現多控制方式選擇的功能。此外，由于觸摸屏內部有其自己的存儲空間。這就可以把系統的歷史報警和使用過程記錄下來，供操作人員和維護人員查看分析。觸摸屏對模擬里數據的記錄也更加方便直觀，其提供的棒圖、曲線功能，非常方便的記錄和顯示了實時或歷史的測里數據，供用戶分析系統的運行情況或控制工藝實況。觸摸屏內部集成的軟元件可以直接觸發PLC內部的中間位寄存器,大大減少了控制柜操作面板上的控制按鈕和指示燈，使得控制柜看起來更加美觀簡潔。河南華東工控技術有限公司擁有成熟的PLC+HMI控制方案設計的團隊，對于市場上出現的任何品牌的人機界面都能熟練開發出用戶滿意的控制畫面。開發后的操作環境也完全面向系統的操作使用者,讓操作用戶更簡便明了的操作復雜的控制系統。

4、PLC+上位機控制系統

通過現場總線與PLC聯網,把現場PLC采集的實時工況、過程變里、工藝指標、工藝參數等數據以圖形、報表、曲線等形式展現給用戶，提供充分方便的人機界面。起到集中管理的功能,并通過鼠標或鍵盤下達各種調度指令，工藝參數設定。此外用戶無需顧慮后續設備的擴展，如果增加控制設備，只需把新增設備連入通訊網絡，在上位機的組態軟件中加載控制程序即可達到目的。更加強大的通訊能力是該類控制系統的突出特點，工業組態軟件基本涵蓋了所有的通訊模式。此外逼真的仿真能力也是工業組態軟件的特色，用戶只需要在中控室就能觀察到現場設備的運行狀態，并可以遠程實現手自動操作。

河南華東工控技術有限公司緊跟時代步伐，積極著力上位機組態領域的技術研究，并已成功完成很多項目的開發，目前公司技術團隊在組態王、wincc 、等應用性普遍的組態軟件的開發上技術成熟，實力雄厚。公司在工業以太網通訊、Profibus通訊等通訊技術上投入了大里心血，完全開放﹑兼容的通訊方式和技術能力讓用戶完全沒有對現場儀表、設備等通訊單元擔心的必要。尤其是在用戶分期建造工程需要擴展接口，后續增加控制設備的情況下，此種控制方式更是重要選擇，擴展后的整個系統類似于下面介紹的第5類系統模式。

5、多個PLC柜組網控制系統

在大型、超大型控制系統中，經常出現多個plc柜組網控制系統。由一個PLc的CPU做主站站點，其余PLC的CPU做從站站點。然后并入到中央控制室的DCS系統，從而實現了復雜工程的全集成自動化控制。此控制模式由工程的規模及工況決定，每臺PIC單獨控制被控設備，每臺PLC間又相互傳輸數據，并向控制中心接受和發送數據。整個控制系統有著上述系統無法替代的功能。

華東工控PLC控制系統的服務和訂購

為切實保證我公司PLC控制系統能讓客戶放心。我公司將始終不渝地堅持以國家標準為依據，以“質量是企業的生命”為宗旨，以信得過的產品質量和周到、及時、專業的售前、售中、售后服務。提供24小時在線服務，服務熱線400-606-9618。
